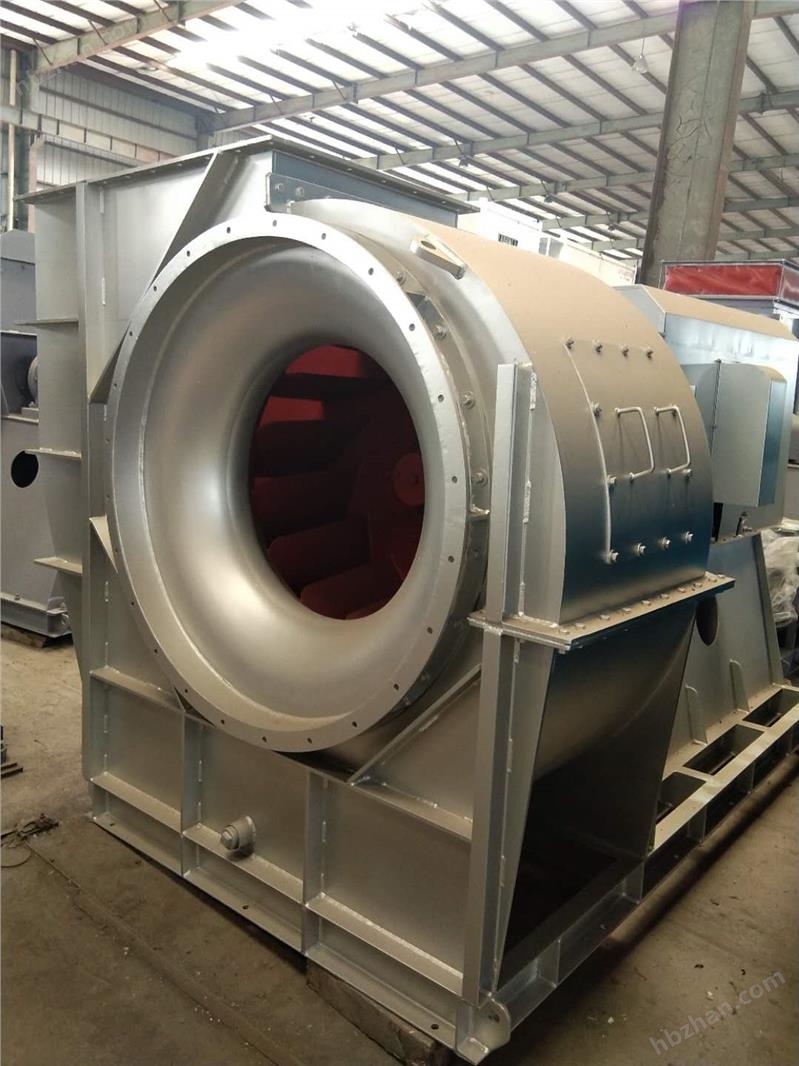

離心式風機由機殼、主軸、葉輪、軸承傳動機構及電機等組成。
機殼：由鋼板制成堅固**，可為分整體式和半開式，半開式便于檢修。
葉輪：由葉片、曲線型前盤和平板后盤組成。
轉子：應做過衡和動平衡，*轉動平穩，性能良好。
傳動部分：有主軸、軸承箱、滾動軸承及皮帶輪（或聯軸器）組成。

型號9-20-11型離心通風機
1、用途
9-20-11型離心通風機為一般鍛冶爐及高墳強制通風，適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質之氣體，輸送氣體氣溫不*過50℃，氣體中所含的塵土及硬細顆粒物不大于150mg/m3。
2、形式及結構特點

*1)風機制成單吸入，機號有№8a、8、8b、8.5a、8.5、8.5b、9a、9、9b共九種。
2)風機又可制成順時針旋轉或逆時針旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為順旋風機，以“順”表示；逆時針旋轉，稱為逆旋風機，以“逆”表示。
3)風機的出口位置以機殼的出風口角度表示?！绊槨?、“逆”均可制成0度、90度、180度三種角度。
4)風機的傳動方式均采用D式聯軸器直聯傳動。

形式
該鼓風機為單吸入式，9-04有№6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；9-06有№6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7個機號。
通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”“右”均可制成0度、90度、180度共三種角度。
